Thép hình I cầu trục khác gì thép I thường? Phân tích chi tiết

Trong ngành xây dựng và công nghiệp, thép hình I đóng vai trò quan trọng không thể thiếu cho sự vững chãi của mọi công trình. Tuy nhiên, không phải ai cũng biết rằng thép hình I được chia thành nhiều loại khác nhau, trong đó nổi bật nhất là thép hình I cầu trục và thép I thường. Bạn đang phân vân không biết nên chọn loại nào cho dự án sắp tới? Bài viết dưới đây sẽ giúp bạn hiểu rõ thép hình I cầu trục khác gì thép I thường? Phân tích chi tiết.

Thép hình I là gì? Tổng quan về hai loại thép hình I

Định nghĩa thép hình I

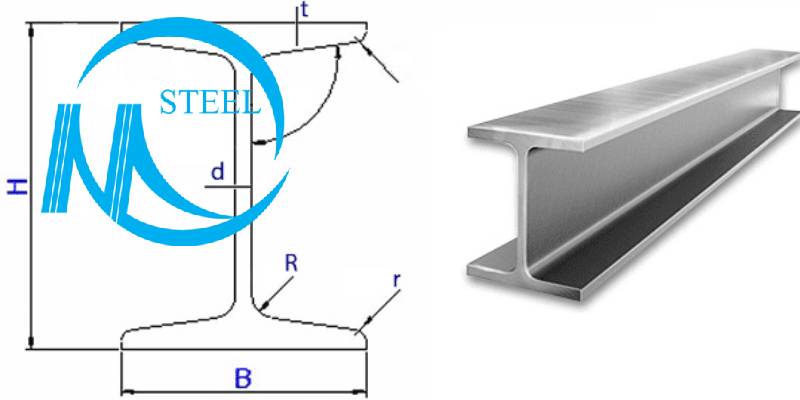

Thép hình I là loại thép có mặt cắt ngang hình chữ “I”, được sản xuất bằng phương pháp cán nóng từ phôi thép. Cấu trúc đặc trưng của thép hình I bao gồm hai cánh (bản cánh) nằm song song và được nối với nhau bởi một thanh đứng (bản bụng). Thiết kế này tạo nên khả năng chịu lực tuyệt vời, đặc biệt là khả năng chống uốn và chịu lực theo phương thẳng đứng.

Với cấu tạo thông minh, thép hình I có thể chịu được tải trọng lớn mà vẫn giữ được trọng lượng tương đối nhẹ so với các loại kết cấu khác. Đây là lý do tại sao thép hình I được ứng dụng rộng rãi trong hầu hết các công trình xây dựng công nghiệp, dân dụng, cầu đường và nhiều lĩnh vực khác.

Một số sản phẩm phổ biến hiện nay có thể kể đến như thép hình I150x75x5x7, thường được sử dụng trong các công trình dân dụng quy mô vừa và nhỏ.

Phân loại chung

Khi đi sâu vào tìm hiểu, chúng ta sẽ thấy thép hình I được phân chia thành nhiều loại khác nhau dựa trên tiêu chuẩn sản xuất, kích thước và mục đích sử dụng. Trong khuôn khổ bài viết này, chúng tôi tập trung vào hai loại phổ biến nhất:

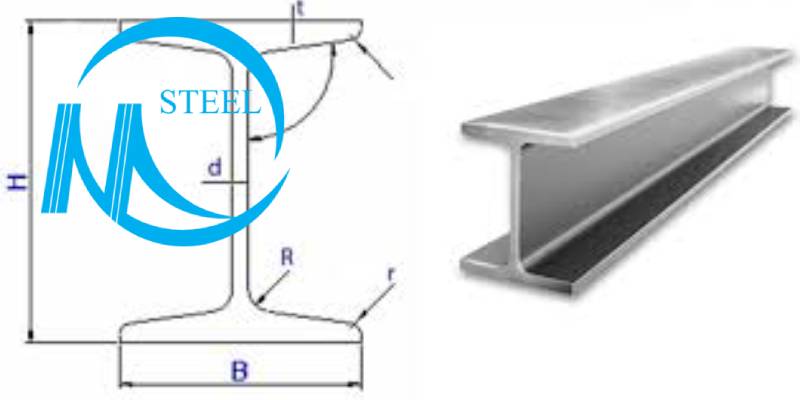

Thép I thường (Standard I-beam):

• Đây là loại thép hình I được sử dụng phổ biến trong các công trình xây dựng thông thường
• Thường được áp dụng trong kết cấu khung nhà xưởng, nhà dân dụng, làm dầm, cột, xà gồ
• Được thiết kế để chịu tải trọng tĩnh hoặc tải trọng động nhỏ
• Tuân theo các tiêu chuẩn như JIS G3101 (Nhật Bản), ASTM A36 (Mỹ) hoặc GB/T 706 (Trung Quốc)

Một trong những lựa chọn phổ biến là thép hình I198x99x4.5×7, với tỷ lệ chiều cao – bản cánh hợp lý cho nhiều kiểu công trình.

Thép I cầu trục (Crane Runway I-beam):

• Được thiết kế đặc biệt cho hệ thống cầu trục trong các xưởng sản xuất, nhà máy
• Có khả năng chịu tải trọng động lớn và liên tục
• Kết cấu được gia cường để đáp ứng điều kiện làm việc khắc nghiệt
• Thường tuân theo các tiêu chuẩn chuyên dụng như JIS G3106 (Nhật Bản) hoặc tiêu chuẩn về kết cấu cầu trục

Trong số các dòng sản phẩm, thép hình I248x124x5x8 là lựa chọn rất được ưa chuộng cho hệ thống cầu trục vận hành tần suất cao.

Tầm quan trọng của việc phân biệt hai loại thép

Việc hiểu rõ sự khác biệt giữa thép hình I cầu trục và thép I thường không chỉ là kiến thức chuyên môn mà còn mang tính sống còn trong nhiều dự án. Thép hình I thường là bộ khung chính trong nhiều công trình, nhưng với cầu trục – nơi phải chịu tải trọng động lớn và liên tục – việc lựa chọn sai loại thép có thể dẫn đến hậu quả nghiêm trọng.

Một hệ thống cầu trục vận hành liên tục, với tải trọng nặng di chuyển qua lại hàng ngày, đòi hỏi kết cấu đỡ phải có độ bền cao, khả năng chống mài mòn tốt và đặc biệt là chịu được lực động qua thời gian dài. Đây chính là lý do tại sao thép I cầu trục được thiết kế với những đặc tính riêng biệt, khác với thép I thông thường.

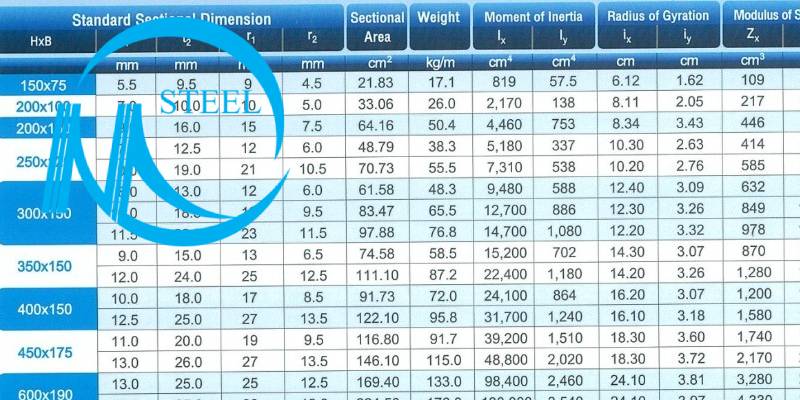

Đặc điểm kỹ thuật của thép hình I cầu trục so với thép I thường

Để hiểu rõ hơn về sự khác biệt giữa hai loại thép này, chúng ta cần xem xét chi tiết các đặc điểm kỹ thuật của chúng. Bảng so sánh dưới đây sẽ cung cấp cái nhìn tổng quan về những điểm khác biệt chính:

Đặc điểm	Thép hình I cầu trục	Thép hình I thường
Hình dạng bản cánh	Cánh song song, bề mặt phẳng	Cánh thường có độ nghiêng nhỏ (khoảng 7-8%)
Chiều dày bản cánh	Dày hơn (tăng khả năng chịu lực)	Mỏng hơn so với thép I cầu trục
Tỷ lệ chiều cao/rộng	Tỷ lệ cân đối hơn	Thường có chiều cao lớn hơn nhiều so với chiều rộng
Độ bền kéo	Cao (≥ 490-520 MPa)	Thấp hơn (≥ 400-450 MPa)
Mác thép	Q345B, Q390B, Q420B	Q235B, SS400, A36
Khả năng chịu mỏi	Rất tốt, thiết kế cho tải trọng động	Trung bình, chủ yếu cho tải trọng tĩnh
Bề mặt ray	Có thể tích hợp ray cầu trục	Không có thiết kế cho ray
Giá thành	Cao hơn	Thấp hơn
Tiêu chuẩn sản xuất	Tiêu chuẩn nghiêm ngặt hơn	Tiêu chuẩn thông thường

Phân tích chi tiết về các đặc điểm kỹ thuật

Hình dạng và kích thước:

Một trong những điểm khác biệt dễ nhận thấy nhất là hình dạng của bản cánh. Thép I cầu trục có bản cánh song song và bề mặt phẳng, trong khi thép I thường có bản cánh với độ nghiêng nhỏ (khoảng 7-8%). Thiết kế bản cánh song song giúp thép I cầu trục có thể lắp đặt ray cầu trục một cách chính xác và ổn định hơn.

Về kích thước, thép I cầu trục thường có bản cánh dày hơn so với thép I thường ở cùng một chiều cao. Điều này giúp tăng cường khả năng chịu lực, đặc biệt là khả năng chống xoắn – một yếu tố quan trọng khi chịu tải trọng động từ cầu trục di chuyển.

Thành phần hóa học và cơ tính:

Thép I cầu trục thường được sản xuất từ các mác thép có độ bền cao hơn như Q345B, Q390B hoặc thậm chí là Q420B, trong khi thép I thường thường sử dụng mác thép Q235B hoặc tương đương.

Bảng so sánh thành phần hóa học:

Thành phần	Q345B (Thép I cầu trục)	Q235B (Thép I thường)
Carbon (C)	≤ 0.20%	≤ 0.22%
Mangan (Mn)	1.00 – 1.60%	≤ 1.40%
Silicon (Si)	≤ 0.55%	≤ 0.35%
Phosphor (P)	≤ 0.035%	≤ 0.045%
Lưu huỳnh (S)	≤ 0.035%	≤ 0.045%

Thành phần hóa học khác nhau này dẫn đến sự khác biệt về cơ tính. Thép I cầu trục có giới hạn chảy cao hơn (≥ 345 MPa so với ≥ 235 MPa của thép I thường), độ bền kéo tốt hơn và khả năng chống mỏi vượt trội.

Khả năng chịu tải:

Thép I cầu trục được thiết kế đặc biệt để chịu:

• Tải trọng động lớn và lặp đi lặp lại
• Lực ngang từ phanh cầu trục
• Rung động từ việc vận hành cầu trục
• Mài mòn tại các điểm tiếp xúc với bánh xe cầu trục

Trong khi đó, thép I thường chỉ được thiết kế chủ yếu để chịu tải trọng tĩnh hoặc tải trọng động nhỏ, không thể đáp ứng được các yêu cầu khắt khe của hệ thống cầu trục.

Đặc điểm bề mặt:

Một điểm đáng chú ý khác là bề mặt của bản cánh trên. Thép I cầu trục thường có bề mặt phẳng và độ chính xác cao hơn, có thể tích hợp trực tiếp ray cầu trục hoặc lắp đặt ray cầu trục một cách dễ dàng. Ngược lại, thép I thường không được thiết kế cho mục đích này.

Trong nhóm thép I thường, thép hình I200x100x5,5×8 được sử dụng phổ biến vì tính đa dụng, giá thành hợp lý và đáp ứng đủ các yêu cầu kỹ thuật cho nhà xưởng hoặc công trình dân dụng.

Ứng dụng thực tế của thép hình I cầu trục và thép I thường

Khi nào chọn thép I cầu trục?

Thép I cầu trục nên được lựa chọn trong những trường hợp sau:

Hệ thống cầu trục công nghiệp:

• Nhà máy sản xuất với cầu trục vận hành liên tục
• Xưởng đúc, xưởng luyện kim với tải trọng nặng
• Kho bãi vật liệu sử dụng cầu trục để bốc xếp
• Nhà máy điện, nhà máy lọc dầu với yêu cầu an toàn cao

Đối với một nhà máy sản xuất thép, việc sử dụng cầu trục có tải trọng 20-30 tấn là điều phổ biến. Trong môi trường làm việc khắc nghiệt này, cầu trục vận hành liên tục suốt ba ca, di chuyển các cuộn thép nặng từ khu vực này sang khu vực khác. Thép I cầu trục với độ bền cao và khả năng chịu mỏi tốt sẽ đảm bảo an toàn và tuổi thọ của toàn bộ hệ thống.

Công trình yêu cầu độ bền cao:

• Cầu vượt có xe cộ qua lại thường xuyên
• Sàn công nghiệp chịu tải trọng lớn
• Kết cấu đỡ máy móc thiết bị rung động mạnh
• Công trình trong khu vực có điều kiện khí hậu khắc nghiệt

Ví dụ, tại một nhà máy giấy với môi trường ẩm ướt và có nhiều hóa chất ăn mòn, việc sử dụng thép I cầu trục không chỉ giúp đảm bảo khả năng chịu lực mà còn có thể kéo dài tuổi thọ của công trình nhờ khả năng chống ăn mòn tốt hơn.

Yêu cầu an toàn đặc biệt:

• Công trình có rủi ro cao nếu xảy ra sự cố
• Khu vực có yêu cầu chống chấn động
• Công trình phục vụ đông người

Khi nào chọn thép I thường?

Thép I thường phù hợp cho các ứng dụng sau:

Công trình dân dụng và thương mại:

• Khung kết cấu nhà cao tầng
• Dầm, cột trong các tòa nhà văn phòng
• Sàn bê tông liên hợp thép
• Mái hiên, mái che có kích thước lớn

Hầu hết các tòa nhà thương mại đều sử dụng thép I thường cho khung kết cấu chính. Ví dụ, một trung tâm thương mại với không gian rộng lớn sẽ sử dụng hệ thống dầm thép I thường để đỡ sàn và tạo không gian thông thoáng mà không cần nhiều cột chống.

Nhà xưởng công nghiệp nhẹ:

• Xưởng sản xuất không có cầu trục hoặc có cầu trục nhỏ (< 5 tấn)
• Nhà kho lưu trữ với tải trọng trung bình
• Kết cấu phụ trong các công trình công nghiệp

Đối với một xưởng may công nghiệp, nơi không cần cầu trục lớn và tải trọng động không đáng kể, việc sử dụng thép I thường là hoàn toàn phù hợp và tiết kiệm chi phí.

Kết cấu tạm thời:

• Giàn giáo xây dựng
• Kết cấu đỡ tạm thời trong quá trình thi công
• Công trình tạm với thời gian sử dụng ngắn

Các ứng dụng khác:

• Lan can, hàng rào công nghiệp
• Khung đỡ thiết bị nhẹ
• Kết cấu trang trí, kiến trúc

Một điểm quan trọng cần lưu ý là việc lựa chọn giữa thép I cầu trục và thép I thường không chỉ dựa vào mục đích sử dụng mà còn phải xem xét đến nhiều yếu tố khác như ngân sách, yêu cầu an toàn, tuổi thọ dự kiến của công trình và các điều kiện môi trường làm việc. Ở các công trình có yêu cầu chịu tải nặng và liên tục như nhà máy luyện kim, việc sử dụng các dòng sản phẩm có bản cánh dày và chiều cao lớn như thép hình I250x125x6x9 sẽ giúp đảm bảo tuổi thọ và độ bền kết cấu.

Câu hỏi thường gặp

Thép hình I cầu trục có thể thay thế thép I thường không?

Về mặt kỹ thuật, thép hình I cầu trục hoàn toàn có thể thay thế thép I thường trong hầu hết các ứng dụng vì nó có đặc tính cơ học tốt hơn. Tuy nhiên, việc này không được khuyến khích vì những lý do sau:

• Chi phí cao không cần thiết: Thép I cầu trục có giá thành cao hơn 15-30% so với thép I thường. Việc sử dụng nó cho các ứng dụng không yêu cầu tải trọng động lớn sẽ gây lãng phí.
• Không tối ưu về mặt kinh tế: Trong xây dựng, nguyên tắc quan trọng là sử dụng vật liệu đúng mục đích, đáp ứng đủ yêu cầu kỹ thuật mà không gây lãng phí.
• Khả năng cung ứng: Thép I cầu trục không phổ biến bằng thép I thường trên thị trường, có thể gây khó khăn trong việc tìm kiếm nguồn cung cấp, đặc biệt là với các dự án nhỏ hoặc ở địa phương.

Tuy nhiên, trong một số trường hợp đặc biệt yêu cầu độ an toàn cao hoặc khi công trình có thể được nâng cấp trong tương lai để lắp đặt cầu trục, việc sử dụng thép I cầu trục từ đầu có thể là một lựa chọn hợp lý.

Thép I thường có thể dùng cho cầu trục không?

Câu trả lời là: Không nên, trừ một số trường hợp rất hạn chế.

Thép I thường không được khuyến nghị sử dụng cho hệ thống cầu trục vì những lý do sau:

• Thiếu khả năng chịu tải trọng động: Cầu trục tạo ra tải trọng động liên tục khi vận hành, điều mà thép I thường không được thiết kế để đối phó.
• Nguy cơ biến dạng cao: Bản cánh mỏng hơn của thép I thường có thể bị biến dạng dưới tác động của bánh xe cầu trục, dẫn đến hư hỏng kết cấu theo thời gian.
• Tuổi thọ mỏi thấp: Thép I thường có khả năng chống mỏi kém hơn, dẫn đến nguy cơ gãy đột ngột sau một thời gian chịu tải trọng lặp đi lặp lại.
• Vấn đề an toàn nghiêm trọng: Sự cố với hệ thống cầu trục có thể gây ra hậu quả nghiêm trọng về người và tài sản. Việc tiết kiệm chi phí bằng cách sử dụng vật liệu không phù hợp là không nên.

Tuy nhiên, trong một số trường hợp đặc biệt, thép I thường có thể được sử dụng:

• Cầu trục nhỏ với tải trọng rất thấp (< 2 tấn)
• Cầu trục sử dụng không thường xuyên (vài lần/tháng)
• Cầu trục tạm thời với thời gian sử dụng ngắn

Ngay cả trong những trường hợp này, việc tính toán kỹ lưỡng và tăng cường hệ số an toàn là điều bắt buộc. Và nếu có thể, vẫn nên ưu tiên sử dụng thép I cầu trục hoặc các giải pháp thay thế phù hợp khác.

Qua bài viết này, chúng ta đã hiểu rõ Thép hình I cầu trục khác gì thép I thường? Phân tích chi tiết. Mỗi loại thép đều có những đặc điểm riêng và phù hợp với các ứng dụng khác nhau. Trong khi thép I cầu trục được thiết kế đặc biệt để chịu tải trọng động lớn và liên tục của hệ thống cầu trục, thép I thường lại phù hợp với các công trình dân dụng và công nghiệp nhẹ.

Hy vọng những thông tin trên đây sẽ giúp bạn có cái nhìn tổng quan về hai loại thép hình I phổ biến này, từ đó đưa ra quyết định chính xác cho dự án của mình. Nếu bạn cần tư vấn chi tiết về việc lựa chọn thép cho công trình cụ thể, đừng ngần ngại liên hệ với các chuyên gia trong lĩnh vực này để được hỗ trợ tốt nhất.
