Bảng tra diện tích sơn thép hình tiêu chuẩn, chi tiết

Việc tính toán diện tích sơn cho thép hình là một bước quan trọng trong quá trình thi công xây dựng. Điều này không chỉ giúp bạn dự tính chính xác lượng sơn cần thiết mà còn kiểm soát chi phí hiệu quả. Hãy cùng khám phá những thông tin hữu ích về bảng tra diện tích sơn thép hình tiêu chuẩn, chi tiếtiết để áp dụng vào công việc của bạn ngay hôm nay.

Mục Lục

Bảng tra diện tích sơn thép hình là gì?

Định nghĩa bảng tra diện tích sơn thép hình

Bảng tra diện tích sơn thép hình là tài liệu kỹ thuật chuyên dụng. Nó cung cấp thông số về diện tích bề mặt cần sơn của các loại thép hình khác nhau. Tài liệu này được xây dựng dựa trên tiêu chuẩn quốc tế và phù hợp với điều kiện thực tế tại Việt Nam.

Bảng tra này bao gồm các thông số chi tiết như kích thước thép, chu vi tiết diện và diện tích sơn trên mỗi mét dài. Những thông tin này giúp người sử dụng tra cứu nhanh chóng mà không cần tính toán phức tạp.

Tầm quan trọng của bảng tra diện tích sơn

Bảng tra diện tích sơn thép hình mang lại nhiều lợi ích thiết thực:

Tính toán chính xác: Giúp bạn xác định đúng lượng sơn cần thiết, tránh lãng phí hoặc thiếu hụt vật liệu. Điều này đặc biệt quan trọng trong các dự án lớn với ngân sách hạn chế.

Tiết kiệm thời gian: Thay vì phải tính toán thủ công từng chi tiết, bạn chỉ cần tra cứu nhanh trong bảng. Thời gian tiết kiệm này có thể dùng cho những công việc quan trọng khác.

Lập kế hoạch hiệu quả: Dựa vào diện tích sơn, bạn có thể lên kế hoạch mua sắm vật liệu, bố trí nhân lực và thời gian thi công phù hợp.

Kiểm soát chi phí: Việc dự tính chính xác giúp bạn đàm phán giá cả tốt hơn với nhà cung cấp và tránh chi phí phát sinh không mong muốn.

Đối tượng sử dụng bảng tra

Bảng tra diện tích sơn thép hình phục vụ nhiều đối tượng:

Kỹ sư xây dựng: Sử dụng để thiết kế và tính toán cho dầm, cột, giàn thép bằng thép hình chữ I hoặc thép hình chữ H.
Nhà thầu xây dựng: Áp dụng trong lập dự toán và quản lý vật tư cho các công trình sử dụng thép hình U, thép hình V.
Sinh viên ngành xây dựng: Học tập và thực hành các bài tập thiết kế, đặc biệt khi tiếp cận các loại thép hiện đại như thép hình posco.
Quản lý dự án: Sử dụng để theo dõi tiến độ và kiểm soát chất lượng sơn phủ.

Hướng dẫn cách tính diện tích sơn thép hình

Để tính diện tích sơn thép hình chính xác, bạn cần nắm vững công thức cơ bản:

Diện tích sơn = Chu vi tiết diện × Chiều dài thép

Trong đó:

Chu vi tiết diện là tổng độ dài các cạnh ngoài của tiết diện thép
Chiều dài thép là kích thước thực tế của thanh thép cần sơn

Các bước thực hiện

Bước 1: Xác định loại thép hình và kích thước tiết diện. Kiểm tra bản vẽ thiết kế hoặc đo đạc thực tế để có thông số chính xác.
Bước 2: Tra cứu chu vi tiết diện trong bảng tiêu chuẩn. Mỗi loại thép hình có chu vi khác nhau tùy theo kích thước.
Bước 3: Đo chiều dài thực tế của các thanh thép cần sơn. Lưu ý tính cả những đoạn nối và góc cắt.
Bước 4: Áp dụng công thức tính toán. Nhân chu vi với chiều dài để có diện tích sơn.
Bước 5: Cộng tổng diện tích của tất cả thanh thép trong công trình.

Lưu ý khi tính toán

Trong quá trình tính toán, bạn nên chú ý một số điểm sau:

Hệ số an toàn thường được cộng thêm 5-10% để bù trừ hao hụt và sai số. Điều này đảm bảo không thiếu vật liệu giữa chừng.
Các mối nối và chi tiết phức tạp có thể cần diện tích sơn nhiều hơn. Bạn nên tính toán riêng những phần này.
Điều kiện bề mặt thép cũng ảnh hưởng đến lượng sơn tiêu thụ. Bề mặt gỉ sét hoặc không bằng phẳng sẽ cần nhiều sơn hơn.

Bảng tra diện tích sơn thép hình tiêu chuẩn

Bảng tra diện tích sơn thép hình H

Thép hình H là loại được sử dụng phổ biến trong kết cấu thép. Diện tích sơn của thép H được tính dựa trên chu vi ngoài của tiết diện.

Thép H100 × 100:

Chu vi tiết diện: 0,4 m
Diện tích sơn: 0,4 m²/m dài

Thép H150 × 150:

Chu vi tiết diện: 0,6 m
Diện tích sơn: 0,6 m²/m dài

Thép H200 × 200:

Chu vi tiết diện: 0,8 m
Diện tích sơn: 0,8 m²/m dài

Thép H250 × 250:

Chu vi tiết diện: 1,0 m
Diện tích sơn: 1,0 m²/m dài

Thép H300 × 300:

Chu vi tiết diện: 1,2 m
Diện tích sơn: 1,2 m²/m dài

Thép H có ưu điểm là chu vi tương đối đơn giản để tính toán. Bạn chỉ cần nhân chu vi với chiều dài để có diện tích sơn chính xác.

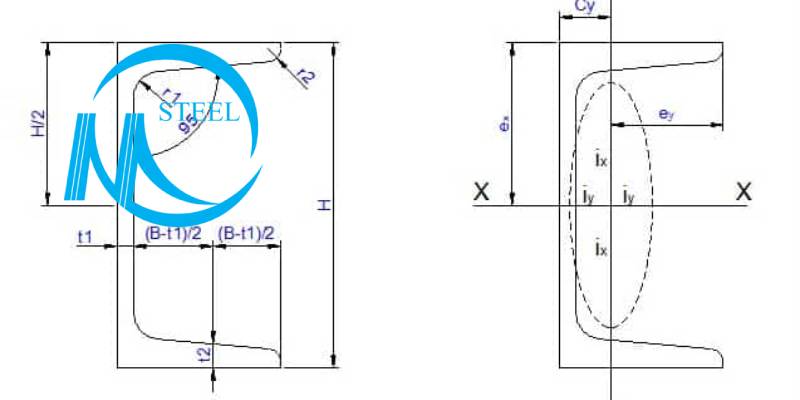

Bảng tra diện tích sơn thép hình U

Thép hình U có tiết diện dạng chữ U, thường dùng trong kết cấu khung và cột. Diện tích sơn bao gồm cả mặt trong và mặt ngoài của tiết diện.

Thép U80:

Chu vi tiết diện: 0,24 m
Diện tích sơn: 0,24 m²/m dài

Thép U100:

Chu vi tiết diện: 0,30 m
Diện tích sơn: 0,30 m²/m dài

Thép U120:

Chu vi tiết diện: 0,36 m
Diện tích sơn: 0,36 m²/m dài

Thép U140:

Chu vi tiết diện: 0,42 m
Diện tích sơn: 0,42 m²/m dài

Thép U160:

Chu vi tiết diện: 0,48 m
Diện tích sơn: 0,48 m²/m dài

Thép U180:

Chu vi tiết diện: 0,54 m
Diện tích sơn: 0,54 m²/m dài

Thép U200:

Chu vi tiết diện: 0,60 m
Diện tích sơn: 0,60 m²/m dài

Khi sơn thép U, bạn cần chú ý đến các góc trong của tiết diện. Những vị trí này thường khó sơn và cần công cụ chuyên dụng.

Bảng tra diện tích sơn thép hình I

Thép hình I có tiết diện giống chữ I, được sử dụng rộng rãi trong dầm và kết cấu chịu lực. Chu vi của thép I phức tạp hơn do có nhiều mặt phẳng.

Thép I100:

Chu vi tiết diện: 0,35 m
Diện tích sơn: 0,35 m²/m dài

Thép I120:

Chu vi tiết diện: 0,42 m
Diện tích sơn: 0,42 m²/m dài

Thép I140:

Chu vi tiết diện: 0,49 m
Diện tích sơn: 0,49 m²/m dài

Thép I160:

Chu vi tiết diện: 0,56 m
Diện tích sơn: 0,56 m²/m dài

Thép I180:

Chu vi tiết diện: 0,63 m
Diện tích sơn: 0,63 m²/m dài

Thép I200:

Chu vi tiết diện: 0,70 m
Diện tích sơn: 0,70 m²/m dài

Thép I250:

Chu vi tiết diện: 0,87 m
Diện tích sơn: 0,87 m²/m dài

Thép I300:

Chu vi tiết diện: 1,04 m
Diện tích sơn: 1,04 m²/m dài

Thép I có nhiều góc và rãnh, do đó việc sơn cần được thực hiện cẩn thận để đảm bảo không bỏ sót vùng nào.

Bảng tra diện tích sơn thép hình L

Thép góc (thép L) có tiết diện dạng chữ L, thường dùng trong liên kết và gia cường kết cấu. Đây là loại thép có chu vi tương đối nhỏ.

Thép L25×25×3:

Chu vi tiết diện: 0,094 m
Diện tích sơn: 0,094 m²/m dài

Thép L30×30×3:

Chu vi tiết diện: 0,114 m
Diện tích sơn: 0,114 m²/m dài

Thép L40×40×4:

Chu vi tiết diện: 0,152 m
Diện tích sơn: 0,152 m²/m dài

Thép L50×50×5:

Chu vi tiết diện: 0,190 m
Diện tích sơn: 0,190 m²/m dài

Thép L60×60×6:

Chu vi tiết diện: 0,228 m
Diện tích sơn: 0,228 m²/m dài

Thép L70×70×7:

Chu vi tiết diện: 0,266 m
Diện tích sơn: 0,266 m²/m dài

Thép L80×80×8:

Chu vi tiết diện: 0,304 m
Diện tích sơn: 0,304 m²/m dài

Thép L100×100×10:

Chu vi tiết diện: 0,380 m
Diện tích sơn: 0,380 m²/m dài

Thép góc tuy có diện tích sơn nhỏ nhưng thường được sử dụng với số lượng lớn trong công trình. Bạn cần tính tổng cẩn thận để có kết quả chính xác.

Bảng tra diện tích sơn thép hình V

Thép hình V ít phổ biến hơn nhưng vẫn được sử dụng trong một số ứng dụng đặc biệt. Tiết diện dạng chữ V tạo ra chu vi đặc trưng.

Thép V60:

Chu vi tiết diện: 0,18 m
Diện tích sơn: 0,18 m²/m dài

Thép V80:

Chu vi tiết diện: 0,24 m
Diện tích sơn: 0,24 m²/m dài

Thép V100:

Chu vi tiết diện: 0,30 m
Diện tích sơn: 0,30 m²/m dài

Thép V120:

Chu vi tiết diện: 0,36 m
Diện tích sơn: 0,36 m²/m dài

Thép V150:

Chu vi tiết diện: 0,45 m
Diện tích sơn: 0,45 m²/m dài

Khi sơn thép V, bạn cần chú ý đến góc trong của tiết diện. Đây là vị trí dễ tích tụ bụi bẩn và khó sơn đều.

Bảng tra diện tích sơn thép hình tiêu chuẩn, chi tiết là công cụ không thể thiếu trong công việc tính toán và thi công. Việc nắm vững cách sử dụng bảng tra này sẽ giúp bạn làm việc hiệu quả hơn và đạt kết quả chính xác.

Hãy lưu lại những thông tin này để áp dụng vào dự án tiếp theo của bạn. Với kinh nghiệm tích lũy, bạn sẽ trở thành chuyên gia trong việc tính toán diện tích sơn thép hình.

Chúc bạn thành công trong công việc và đạt được những kết quả tốt nhất cho dự án của mình!
